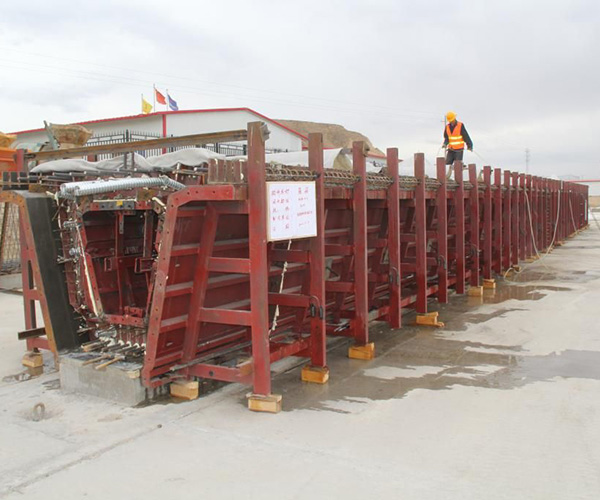

箱梁鋼模板制作

側模共10套其中9套為標準側模。

標準側模在梁長方向分為四塊，中間兩塊長8米，兩端兩塊長8.3米。側模有復板模、翼模及桁架?？蓾M足31.5米和23.5米高粱。拆除中間一塊8米的側、翼模及桁架，可滿足預制23.5米高粱。

另一套需特制，即將一塊8米長側模分成兩塊4米長，并且將側模在斷面方向分為三塊，并配有特制桁架。

這套特制模版在滿足打31.5米和23.5米高粱的同時，在重新調整安裝后可滿足打23.5米低梁和19.5米低梁。

側模采用無上拉桿手里結構設計，由外模板、外模桁架、桁架支撐等組成。梁體底板弧度由側模完成。

與底膜一對一的配置，聯接方式簡單可靠。側模的面板采用8mm鋼板，在面板背后采用槽鋼作為支撐與桁架相連，外模板與底膜間的垂直高度可通過外模桁架底部手動千斤頂調節，外模板的翼模部分與外模桁架之間采用調節螺桿支撐，用于調整模板平直度及線型。

為便于施工在翼模外側加寬1m，可在側模上部安裝鋼軌，作為養護棚車、工作平臺車、提漿抹平機的軌道，同時還可以用于布置震動橋走道及欄桿，兩端設有供施工人員上下的扶梯，階高29cm，階寬25cm，每端設置兩個。

側模不含扶梯長度為32.6m，總寬為14m。側模下部1.2m內設置附著式震動器掛板2個。

外模桁架由型鋼組成的兩片主桁架及上下平聯組成。
