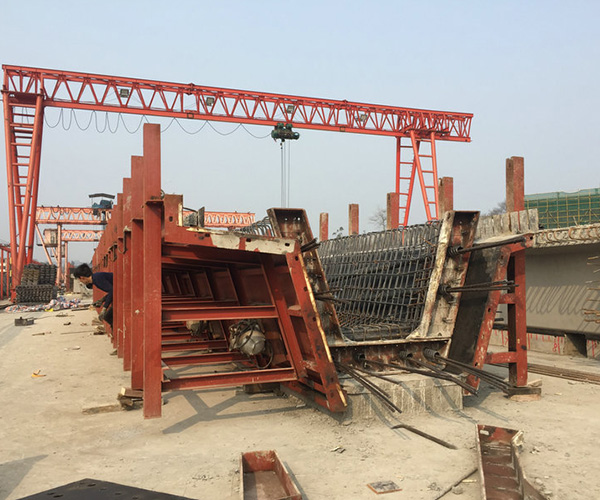

成都箱梁鋼模板

箱梁構造

1 連續箱梁

1.1 等截面箱梁 在我國預應力混凝土混凝土連續梁中***多采用的是等截面和變截面箱梁。等截面連續梁主要適用以下情形：

（1） 跨徑一般為40~60m（國外也有達到80m跨徑），構造簡單，施工快 捷

（2） 立面布置以等跨徑為宜，也可以不等跨布置，邊跨與中跨之比不小于 0.6，高跨比一般為1/15~1/25. （3） 適應于支架施工、逐跨架設施工、移動模架施工及頂推施工。 [2]

1.2 變截面箱梁 變截面箱梁主要適用于大跨徑預應力混凝土連續梁橋、梁底立面曲線可采用圓弧線、二次拋物線及折線等。為滿足梁內各截面受力要求，可將截面的底板、頂板和腹板改變厚度。在孔徑布置方面，邊孔與中孔跨徑之比一般為0.5~0.8，當邊跨與中跨之比小于0.3時，邊孔橋臺支座要做成拉壓式，以承受負反力。結合實例，分析發現邊跨與中跨之比在0.5~0.54時，在過渡墩墩頂支座仍然留有足夠的正壓力，而不出現負反力，當小于0.3時，梁端受力接近固定端。 變截面箱梁的梁高與******跨徑之比，跨中截面一般為1/30~1/50，支點截面可選用1/15~1/20. 另外一個資料關于高跨比：

（1） 跨中截面：h中=（1/30~1/50）L

（2） 支點截面：h支=（1/16~1/25）L （3） h中/h支：2.0~3.0

1.2.1 橫斷面形式 箱室數目與箱梁寬關系：

單箱單室：<18m

雙箱單室：20m左右

單箱雙室：25m左右分離式雙箱：>25m

一般等高度箱梁可以采用直腹板或斜腹板，變高度箱梁宜采用直腹板。

1.2.2 底板 底板厚度隨負彎矩的增大而逐漸加厚至根部，根部厚度一般為根部梁高的1/10~1/12，以符合施工和運營階段的受壓要求，并在破壞階段使中性軸盡量保持在底板以內?？缰械装搴穸纫话銥?0~25cm，以滿足跨中正彎矩變化及板內配置預應力鋼筋與普通鋼筋的要求。
